Прошивка прекрасно умеет работать с датчиками автоуровня стола BLTouch / BFTouch. Причем настраивается всё это добро прямо с экрана принтера.
Прежде чем начать убедитесь, что ваш датчик установлен в пределах допусков, указанных производителем датчика, это убережет вас от ошибок и глупых вопросов:

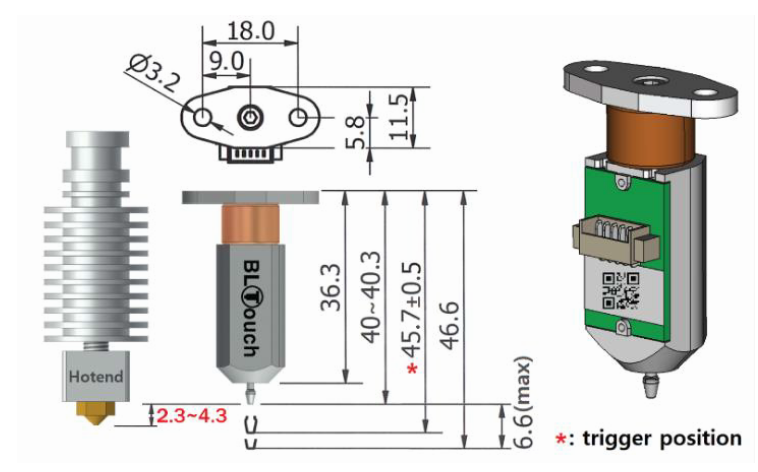

Эта картинка буквально означает следующее: датчик должен быть установлен так, чтобы при втянутом щупе датчика кончик этого щупа был на 2 мм выше кончика сопла, а когда датчик активен и щуп выдвинут для пробы, кончик щупа должен быть на 4 мм ниже кончика сопла. Это самый верный вариант. Неправильная установка не даст датчику правильно сработать. Небольшой допуск в +/- возможен, но не более 0,5 мм, полагаю.
Итак продолжим. Датчик может быть подключен двумя способами:
- Подключен совместно с концевиком оси Z - думаю устарело, можно не рассматривать
- Подключен как концевик оси Z
Подключение совместно с концевиком оси Z
Этот вариант устарел, думаю его можно не рассматривать, но оставлю его здесь для понимания зачем он был:
Это был изначально авторский вариант подключения. С его изначальной точки зрения при использовании датчиков автоуровня типа BLTouch было очень желательно наличие физического концевика на оси Z, он спасёт от физических поломок механики если BLTouch вдруг выйдет из строя. В этом случае подключенный BLTouch будет нести только функцию измерения кривизны стола. Если же с датчиком будет что-то не так, то сработает старый добрый механический концевик. Не знаю, какова его позиция сейчас, ибо не спрашивал, но BLTouch давно доказал свою надёжность, не считая случаев, когда модель ломает ему хобот, но это тоже не просто так. В общем, я оставил у себя именно авторский вариант, пусть он и избыточен. Но вам это не обязательно.
 |
ВАЖНО! Учтите только, что при совместной работе BLTouch и концевика оси Z, последний, т.е. концевик оси Z, должен срабатывать позже, чем срабатывает BLTouch - т.к. это страховка. Если концевик оси Z сработает раньше чем BLTouch - принтер выдаст ошибку датчика. |
Если вы не против такой конфигурации и внемлете советам автора, то и концевик оси Z и датчик автоуровня должны быть подключены к разъемам Z- и Zmax. Уточнить их расположение в портах можно на странице настроек "Назначения портов". По-умолчанию, прошивка настроена на то, что датчик автоуровня подключен в разъем Zmax, а концевик в разъем Z-. Вот типовая схема подключения датчика для прошивки SHUI в авторском варианте:
Подключение как концевика оси Z
Это - наиболее распространенный на текущий момент вариант:
В случае если механический концевик оси Z отсутствует, а датчик автоуровня совмещает функции и концевика, и замера кривизны стола, тогда его можно включить по классической схеме: в разъем Z-, а перед началом настройки принтера необходимо будет дополнительно указать прошивке в настройках, что BLTouch так же является концевиком по оси Z.
Вообще, есть возможность подключать датчики в любой свободный порт платы благодаря уникальному механизму настройки портов. Об этом можно будет почитать в описании настроек "Назначения портов"
