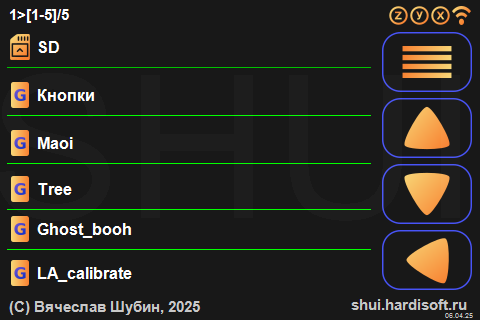

Виджет "Инспектор файлов" предназначен для выбора файла на печать. Виджет кастомизабельный, настраивается в разделе "Инспектор файлов". Вид отображения можно настроить там, поведение тоже там. Вариантов отображения файлов - два: список и плитка. Папки и специальные файлы отображаются особыми иконками, файлы g-code в которых есть превьюшки будут отображаться картинками. Если у вас не отображаются превьюшки файлов - смотрите раздел о плагине для слайсеров. Переключение список/плитка может осуществляться на лету, верхней правой кнопкой:

Виджет поддерживает долгое нажатие на файл. Это бывает необходимо, например, для файлов конфигурации принтера, ибо они, при простом нажатии, сразу же, без вопросов, применяются к исполнению. В результате долгого нажатия будет показан диалог с выбором вариантов действия:

- скрыть файл. При выборе этой функции файл на SD-карте получает атрибут "hidden" и больше в инспекторе файлов не отображается, если это явно не указано в настройках.

- отправить файл на печать

- выход из диалога.

При простом тапе на файл будет показан виджет отправки файла на печать.

Виджет "Печать", как можно понять из названия, отвечает за отображение процесса печати модели. Виджет многостраничный, переключение страниц осуществляется специальной кнопкой.


Режим "файл выбран"

Открывается сразу после выбора файла в инспекторе файлов:

В средней части экрана показана статистика файла. Эта статистика получается прошивкой из метакода, записанного в комментариях в файле. Данный метакод зависит от способа, которым получен файл и от слайсера, который его сделал. Например, если файл отслайсен Курой и файл передан/сохранен через родной плагин прошивки, то данный метакод будет присутствовать и вы увидите реальную статистику. Если же слайсер Prusa или файл не проходил через плагин - то скорее всего тут всё будет по нулям... Prusa еще под вопросом, данный вариант мною пока не до конца изучен.

Описание кнопок режима:
  • - Скрыть файл из списка файлов (файл не удаляется, ему присваивается атрибут hidden)
  • - Удалить файл с флешки
  • - Подстройка параметров перед печатью
  • - Отмена печати
  • - Парковка в зону смены филамента
  • - Принудительное применение пресета температуры
  • - Отложенный запуск (по точному времени или таймеру)
  • - Фильтр G-кода
  • - Запустить печать

Здесь прежде всего нужно обратить на кнопки управления. На очевидных вещах останавливаться не буду, опишу только неочевидные:

  • - Эта кнопка позволяет открыть дополнительные настройки, которые можно произвести с файлом для печати и его параметрами. Там есть и подстройки потока/скорости/температуры и Z-триггеры и прочее. Подробнее об этом написано здесь.
  • - Эта кнопка открывает фильтр g-кода, где можно отключить некоторые команды в печатаемом файле или заменить их на другие
  • - Эта кнопка принудительно применяет к печатаемому файлу указанный вами профиль температуры. Например, вам дали или у вас есть отслайсенный g-code файл под пластик ABS, а вы хотите распечатать его пластиком PETG или PLA. Раньше надо было искать исходную модель и заново прогонять через слайсер. А кроме того, исходной модели может и не быть вовсе. Если применить к такому файлу принудительный профиль, то прошивка будет игнорировать температуры сопла, стола и скорость вентиляторов из оригинального файла и подставлять те, которые указаны в выбранном профиле. Инструмент полезно-интересный, но не всемогущий, имейте в виду.
  • - Эта кнопка позволяет запустить печать файла либо через определенный промежуток времени, либо в строго указанное время (если в принтере есть WiFi-модуль). Для тех, кто любит использовать принтер как будильник будет очень.

Режим "Печать"

Этот режим включается сразу после запуска файла на печать и выглядит вот так:

Описание кнопок режима (отображение некоторых зависит от настроек):
  • - Пауза печати. Например для смены филамента.
  • - Прервать печать
  • - Подстройка параметров в процессе печати
  • - Переключиться в следующий режим
  • - Автовыключение принтера по окончании печати (если есть модуль PWC)
  • - Ручное выключение принтера по окончании печати (если есть модуль PWC)
  • - Заброкировать экран от детей (если включено в настройках)

Автоматическое/ручное выключение принтера после окончания печати доступно только если в вашем принтере стоит модуль управления питанием. Иначе этой кнопки нет, т.к. в ней нет смысла.

Кнопка блокировки экрана от детей появляется если включена соответствующая опция в настройках "Конфигурация UI". В этом случае кнопка появляется и нажатие на нее блокирует экран от детей (и даже взрослых!). Рекомендую пользоваться с осторожностью, ибо, лучше убедить ребенка не трогать, чем пытаться разблокировать принтер )))

Описание иконок:
  • - Текущее (или оставшееся) время печати
  • - Температура сопла. Полоса прогресса - текущая мощность на нагревателе
  • - Температура стола. Полоса прогресса - текущая мощность на нагревателе
  • - Скорость вентилятора (текущая)
  • - Текущая высота по оси Z. Через косую черту показывается величина корректировки Babystepping
  • - Текущий слой / Всего слоёв, Z-триггер
  • - Израсходовано филамента
  • - Текущая скорость

Многие иконки кликабельны и имеют дополнительную функциональность, например:
Нажатие на иконки:

Про Z-триггер можно подробнее прочитать здесь.

Долгое нажатие на иконках позволяет выбрать их набор - вы можете сами решить, что будет показывать вам принтер в процессе печати. Подробнее об этом можно прочитать здесь

Режим "Печать 2"

Этот режим включается кнопкой переключения режима и отличается от первого режима только другими иконками:

[insert vpechat#print1_buttons]

Описание иконок:
  • - Текущая координата по оси X
  • - Текущая координата по оси Y
  • - Текущая высота по оси Z. Через косую черту показывается величина корректировки Babystepping
  • - Израсходовано филамента
  • - Температура сопла. Полоса прогресса - текущая мощность на нагревателе
  • - Температура стола. Полоса прогресса - текущая мощность на нагревателе
  • - Скорость вентилятора (текущая)
  • - Ширина слоя (если передает слайсер)

В остальном - всё так же, как и в начальном режиме "Печать"


Режим "Babystepping"

Описание кнопок режима:
  • - Нажатием на кнопку выбирается величина перемещения оси Z за один шаг.
  • - Поднять сопло на величину перемещения за один шаг
  • - Опустить сопло на величину перемещения за один шаг
  • - Сбросить Babystepping в ноль
  • - Пауза печати. Например для смены филамента.
  • - Прервать печать
  • - Подстройка параметров в процессе печати
  • - Переключиться в следующий режим
  • - Автовыключение принтера по окончании печати (если есть модуль PWC)
  • - Ручное выключение принтера по окончании печати (если есть модуль PWC)
  • - Заброкировать экран от детей (если включено в настройках)

Текущая величина Babystepping-а указана после косой черты в значении иконки оси Z:
  • - Текущая высота по оси Z. Через косую черту показывается величина корректировки Babystepping

Как использовать babystepping можно почитать в соответствующем разделе.


Режим "Автозамер уровня стола" он же "Карта высот"

Описание кнопок режима:
  • - Увеличить Z-Offset
  • - Уменьшить Z-Offset
  • - Пауза печати. Например для смены филамента.
  • - Прервать печать
  • - Подстройка параметров в процессе печати
  • - Переключиться в следующий режим
  • - Автовыключение принтера по окончании печати (если есть модуль PWC)
  • - Ручное выключение принтера по окончании печати (если есть модуль PWC)
  • - Заброкировать экран от детей (если включено в настройках)

Описание иконок режима:
  • - Величина общего Z-смещения сетки.

Величина общего Z-смещения сетки - это аналог Z-offset, устанавливается в виджете Уровни в режиме виджета "Ручная настройка". Кнопками + и - возможно изменение этого параметра прямо во время замера либо во время печати. Важно помнить, что это смещение задается одновременно для каждой точки сетки, опуская или приподнимая её целиком.
