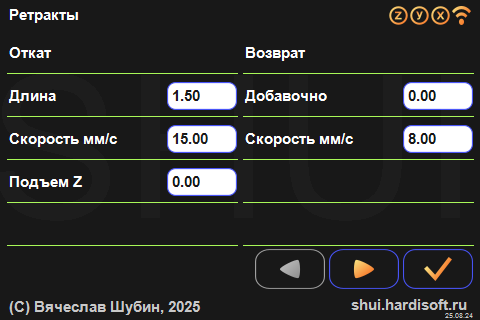

Первая страница
Здесь указываются настройки «аппаратных» ретрактов, выполняемых прошивкой по командам G10/G11, которые может вставлять в g-код слайсер вместо собственных откатов. Подробнее можно почитать здесь: https://3dtoday.ru/blogs/defekt/otkat-pri-pomoshchi-g10g11-vmesto-otkata-slayserom.
Для тех, кто не хочет много "букафф" краткая выжимка: Откатами занимается ЛИБО слайсер, ЛИБО прошивка, зависит от настроек, которые указываются в слайсере. Если откаты формирует слайсер - то он вставляет в местах отката стандартные команды для экструдера на перемещение филамента назад, а при подходе к месту печати - команды для экструдера на перемещение вперед. И эти значения указываются в настройках самого слайсера. Но есть и другой вариант - настройки величин указываются в прошивке, а слайсер вместо своих ретрактов просто вставляет команды на ретракт/возврат (G10/G11) и прошивка уже сама делает ретракт по своим собственным настройкам.
Например для слайсера Cura это настраивается в плагине Printer Settings (устанавливается из магазина Cura):
Если этого пункта нет, значит он скрыт, включите отображение всех настроек.
В Prusa Slicer такая возможность тоже есть, для нее плагинов не нужно:
Если в плагине, или в вашем слайсере указано, что откаты аппаратные - будут работать настройки в принтере. Если нет - будут работать откаты слайсера, таким образом, Вам решать, что юзать. Подробнее о механизме написано по ссылке выше, не поленитесь, это интересно.
Настройки в этом разделе стандартные, как и для откатов в слайсере. Если в слайсере включить аппаратные ретракты, будут использоваться настройки, указанные в этом разделе.
Отдельно стоит пояснить только настройку "Добавочно" - она указывает какую дополнительную длину пластика нужно добавить при возврате. Т.е. если длина ретракта установлена в 3 мм, а в параметре "Добавочно" стоит 1 мм, то всего будет возвращено 4 мм. Иногда это необходимо для компенсации потерь.

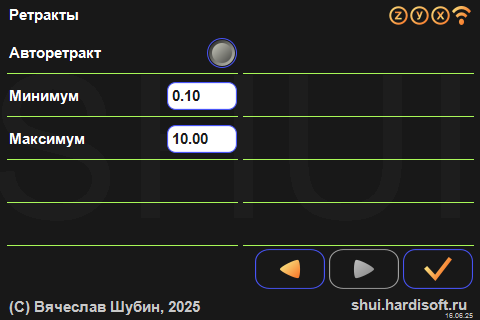

Вторая страница
Авторетракт - это когда ретракты слайсера могут быть переопределены аппаратными ретрактами. Это штатный алгоритм Марлин.
Marlin includes Automatic Firmware Retraction (aka “Auto Retract”) to convert slicer-based retraction to Firmware-based Retraction on the fly. When Automatic Firmware Retraction is enabled (e.g., with M209 Auto Retract) Marlin converts all retract/recover moves (G0 E moves over a configured length) into firmware-based retract/recover moves, using the length and feedrate values set in the firmware instead of those specified by the G-code.
Хотите вникнуть - читайте тут: https://marlinfw.org/docs/features/fwretract.html
Подробнее описать не могу, не имею квалификации. Но с радостью размещу здесь квалифицированное описание за вашим авторством.
Последняя правка: 03.09.2024
