МАНУАЛ: Подключение лазерного модуля 5.5 Вт (450 нм, 12В) к плате (24В)

1. Питание лазера

Задача: Лазер рассчитан на питание 12 В. Плата и основной блок питания станка выдают 24 В.
Решение: использовать отдельный блок питания на 12 В.
Блок питания подключается к сети напрямую. Если нужна синхронизация с включением станка, реле ставится на стороне переменного тока (220 В) перед блоком питания лазера.

2. Общая масса (GND)

У двух независимых блоков питания (24 В и 12 В) выводы GND («минус», «общий») имеют разные потенциалы. Это приводит к некорректной работе управления.

Необходимо: соединить проводником GND блока питания 12 В и GND блока питания 24 В (или GND платы).
Если соединение уже сделано — дополнительная перемычка на плату не нужна.
Последствия отсутствия соединения: управляющий сигнал PWM работает неадекватно. Наиболее частый симптом — лазер сразу при подаче питания включается на полную мощность, независимо от команд.

3. Управляющий сигнал (PWM)

Вход лазера: TTL/PWM, положительный сигнал (High — включено).
Частота PWM — штатная, оставлена по умолчанию.

4. Подключение проводов

Провод лазера (Куда подключать)
Питание +12 В К выходу отдельного блока питания 12 В
Питание GND  - к GND того же блока 12 В
PWM сигнал к любому логическому выводу с поддержкой PWM (в примере — RX3)

5. Настройка прошивки ШУИ

В прошивке ШУИ (не GRBL, не Marlin):

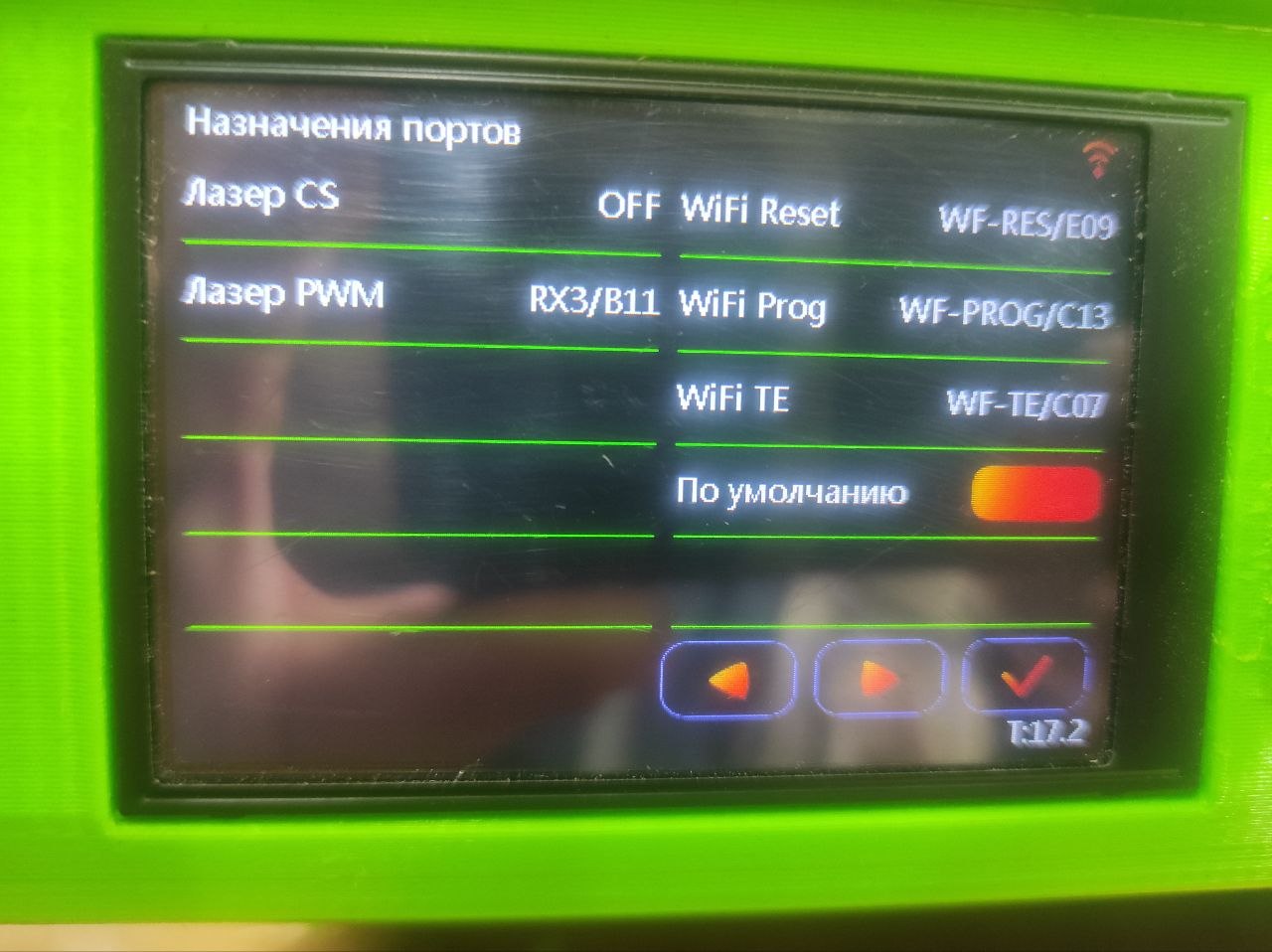

1. Перейти в раздел «Назначение портов».
2. Назначить используемый вывод (в примере — RX3) для управления лазером.

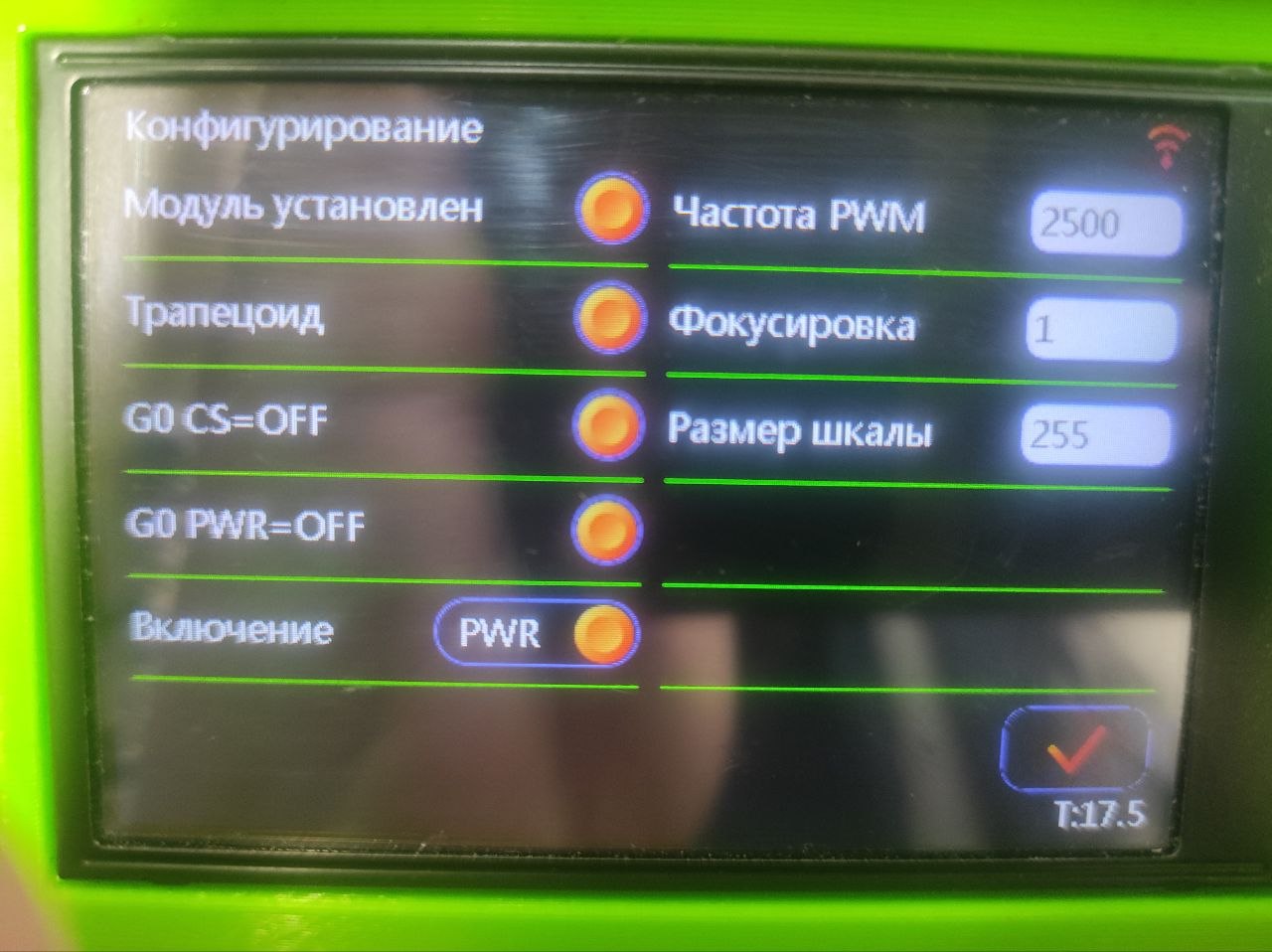

3. Перейти во вкладку «Лазер».
4. Поставить галочку «Модуль установлен».
5. Остальные настройки оставить штатными.

Никаких дополнительных параметров выставлять не нужно.

6. Управление лазером

Управление осуществляется командами G-кода:

7. Подключение компрессора (обдув)

В прошивке ШУИ отдельного пункта для назначения порта компрессора в разделе «Назначение портов» нет.
Если требуется программное включение компрессора, это решается отдельно, вне штатного меню прошивки.
Примечание: данный раздел оставлен в надежде, что разработчики добавят эту функцию в будущем.

8. Контрольный список при неисправностях

9. Примечания

• Сигнал PWM — положительный (pwr)
• GND блоков питания 12 В и 24 В должны быть соединены
• Команда M4 предпочтительнее M3 для лазерной гравировки

Конец мануала.
